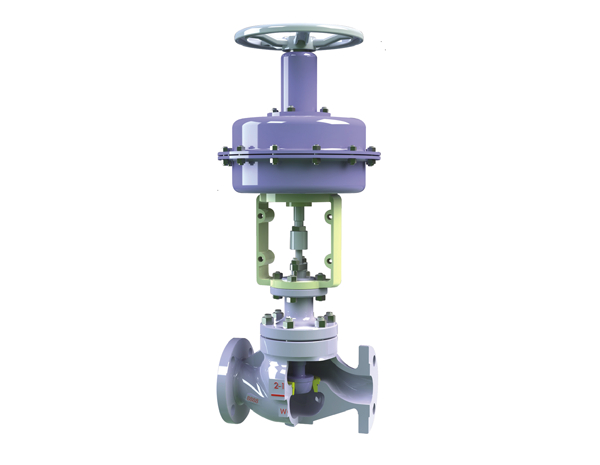

HK600高性能單座調節閥
概述
HK600系列單座調節閥是一種頂導向結構調節閥，閥體結構緊湊，流通呈S流線型的通道，使其降壓損失小，流量大，可調范圍廣，流量特性精度高，抗振性好。調節閥可配多彈簧薄膜執行機構，也可配電動執行機構，結構緊湊，輸出力大。使用與控制不同壓力和溫度的流體和高粘度流體，即漿液的控制。
單座閥門的代號
HK611-p常溫型-17~+230℃
HK612-p高溫型-17~+566℃
HK613-p低溫型-100~+45℃
HK600單座閥的基本組成
HK600系列單座調節閥是由閥體、閥蓋、閥座、閥芯、閥桿、導向套和填料等零件組成，閥芯和閥桿連接在一起，閥蓋和閥體之間設有導向套，為閥芯上下移動起導向作用，導向套上設有泄壓平衡孔，是導向套上腔的介質很容易通過小孔流入閥腔，不會影響閥芯的移動。閥體內設有一個閥芯和一個閥座，泄漏量小，容易保證密封。
單座調節閥Cv值和行程
公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | |||||||||||
閥座直徑 | 10 | 12 | 14 | 20 | 25 | 32 | 40 | 40 | 50 | 50 | 65 | 65 | 80 | 80 | 100 | 125 | 150 | 150 | 200 | 250 | |
Cv值 | 高精度閥芯 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 17 | 24 | 24 | 44 | 44 | 68 | 68 | 99 | 99 | 175 | 275 | 360 | 360 | 640 | 1000 |
高容量閥芯 | 30 | 50 | 85 | 125 | 200 | 420 | 700 | ||||||||||||||
快開閥芯 | 35 | 55 | 95 | 135 | 220 | 460 | 720 | ||||||||||||||
額度行程 | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||||||
